Ponte Retificadora F000LD2541 da SEG Automotive: o coração silencioso do alternador

Poucos componentes automotivos trabalham tão intensamente e passam tão despercebidos quanto a ponte retificadora. Escondida dentro do alternador, essa pequena placa é responsável por transformar a energia gerada pelo motor em algo que a bateria e todo o sistema elétrico do veículo conseguem realmente utilizar. Quando ela falha, os sintomas costumam ser confundidos com problemas de bateria, gerando diagnósticos equivocados, retrabalho na oficina e insatisfação do cliente.

A SEG Automotive, especialista em alternadores e motores de partida, possui uma série de pontes retificadoras, como por exemplo a F000LD2541, também encontrada no mercado com o código SG2541. Vale lembrar que, qualquer componente do conjunto elétrico precisa de avaliação antes de ser substituído.

Veja a seguir, como testá-la corretamente, sua aplicação e os cuidados antes da troca. Além disso, seus sinônimos técnicos e porquê optar por uma peça original faz toda a diferença na durabilidade do sistema de carga.

Para que serve a ponte retificadora

O alternador é formado, basicamente, por dois grandes conjuntos: o rotor e o estator. Enquanto o rotor gira, seu campo magnético induz uma corrente nos enrolamentos do estator, só que essa corrente é alternada (AC), ou seja, muda de sentido diversas vezes por segundo. O problema é que todo o sistema elétrico do veículo, incluindo a bateria, trabalha exclusivamente com corrente contínua (DC). Nesse ponto, entra a ponte retificadora.

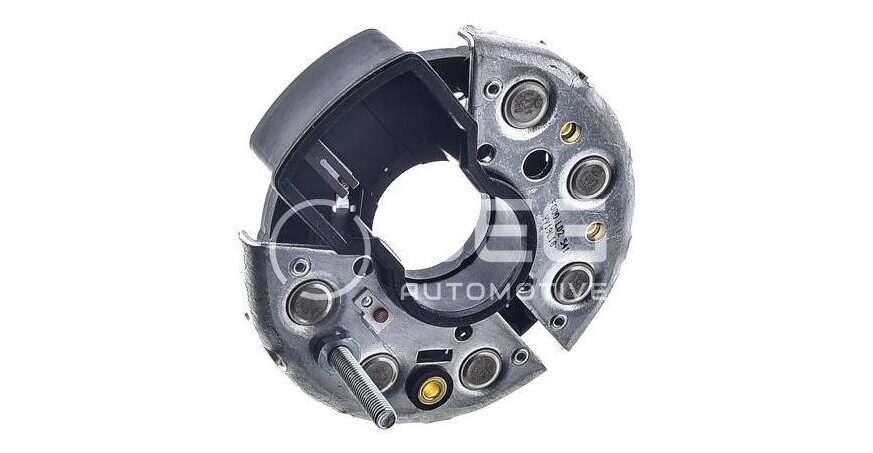

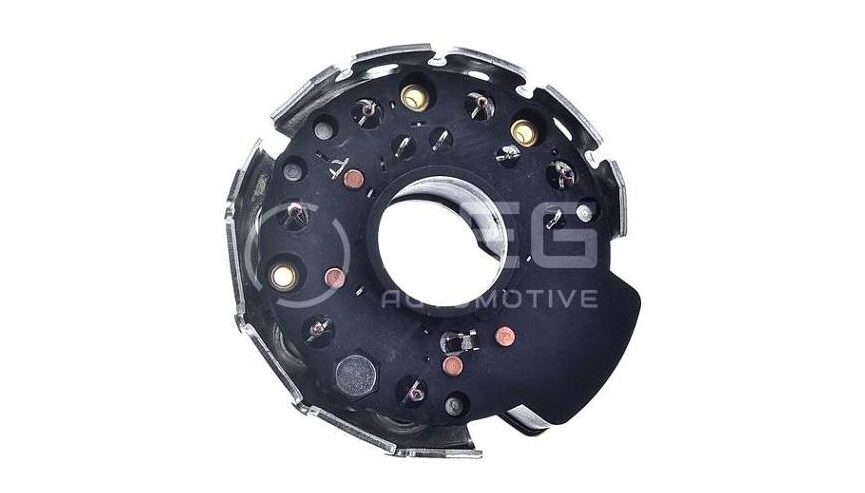

A ponte retificadora F000LD2541, possui seis diodos — três positivos e três negativos —, com a função de converter a corrente alternada gerada pelo estator em corrente contínua utilizável. Sem essa conversão, a bateria simplesmente não seria carregada e nenhum componente elétrico do carro ou da moto, funcionaria de forma estável.

Além da retificação em si, a placa também atua filtrando parte das oscilações da corrente, contribuindo para que a tensão entregue ao sistema seja o mais estável possível — algo fundamental em veículos modernos, repletos de módulos eletrônicos sensíveis a variações de tensão.

Onde aplicar a F000LD2541

A ponte retificadora F000LD2541 é aplicada em alternadores automotivos de 12V, sendo compatível com uma ampla linha de veículos leves que utilizam esse padrão de sistema elétrico. Suas especificações técnicas — corrente elétrica de 45,00 A, seis diodos e tensão de 12V, sem mancal incluso — a tornam adequada para alternadores de média capacidade, comumente encontrados em carros de passeio e utilitários leves.

Antes de aplicar a peça, é essencial confirmar a compatibilidade com o alternador específico do veículo, verificando o código original do componente, a montadora, o modelo e o ano de fabricação. No caso da ponte retificadora F000LD2541, além de ser aplicável a veículos com essa indicação, também substitui a aplicação Bosch 1127320541.

Cada família de alternador tem um desenho de placa retificadora próprio — variando o formato, a disposição dos terminais e a capacidade de corrente — por isso a aplicação correta evita retrabalho e garante o funcionamento pleno do sistema de carga.

Como testar a ponte retificadora

Um dos maiores diferenciais de um bom profissional de elétrica automotiva é saber diagnosticar corretamente um problema na placa retificadora antes de qualquer desmontagem. Existem dois testes fundamentais, que você pode realizar com o veículo ligado, sem necessidade de remover fios ou parafusos.

1. Teste de tensão em corrente contínua (DC): com o multímetro nas pontas da bateria, positivo no positivo e negativo no negativo, o motor deve estar acelerado, com uma rotação mínima de aproximadamente 1.500 RPM, e com consumidores elétricos ligados — ar-condicionado, luz alta e outros acessórios. Nessa condição, a tensão de carga esperada fica geralmente entre 12,8V e 14,5V. Valores fora dessa faixa já indicam que algo não vai bem no sistema de carga, podendo envolver a própria placa retificadora.

2. Teste da corrente e tensão de ripple (em corrente alternada): este é o teste mais preciso para identificar diodos danificados. Com o multímetro configurado em AC — e é fundamental que seja um multímetro True RMS (TRMS), pois modelos comuns não medem corretamente esse tipo de sinal e podem indicar valores errados — mede-se a oscilação residual de corrente alternada que “escapa” da retificação. Em condições normais, a tensão de ripple costuma variar entre 20 e 40 mV, podendo apresentar picos momentâneos de até 100 ou 150 mV durante a aceleração. Quando esses valores permanecem elevados, na casa de 150 a 200 mV ou mais, isso é um indício de diodo queimado ou defeituoso na placa retificadora, mesmo que a tensão de carga em DC ainda pareça relativamente normal.

Veja também

SEG Automotive amplia portfólio com o alternador EL7 14V 150A para veículos Citroën, Peugeot e MINI

Catálogo Online da SEG Automotive

Vale reforçar um ponto importante: quando há um “fundinho de luz” que aparece na luz de bateria do painel — quando ela não apaga completamente mesmo com o motor em funcionamento — é um sinal clássico de defeito relacionado à retificação em sistemas com linha de excitação tipo “L”. Esse sintoma, porém, só ocorre nesse tipo de configuração; em veículos com controle da lâmpada via software do módulo ou da central eletrônica, o comportamento é diferente, e o diagnóstico deve considerar outras variáveis, como mau contato no comutador, no chicote ou na caixa de fusíveis.

Cuidados antes de trocar uma ponte retificadora

Antes de partir para a substituição da peça, alguns cuidados evitam diagnósticos equivocados e trocas desnecessárias:

• Confirme o diagnóstico com múltiplos testes. Um valor de ripple elevado isoladamente pode ter outras causas, como mau contato nas conexões da placa ou no regulador de voltagem. Sempre associe o teste de ripple ao teste de tensão em DC e, se possível, a uma inspeção visual dos diodos e das soldas.
• Verifique o estado geral do alternador. Antes de trocar somente a placa retificadora, avalie escovas, rolamentos, regulador de voltagem e o próprio rotor. Um alternador com múltiplos componentes desgastados pode exigir reparos mais amplos, não apenas a troca da ponte.
• Inspecione o chicote elétrico e as conexões. Muitos sintomas atribuídos à placa retificadora, na verdade, têm origem em mau contato no chicote, em conectores oxidados ou em instalações elétricas mal-executadas, como alarmes instalados de forma inadequada na linha de ignição.
• Confira a compatibilidade da peça de reposição. Certifique-se de que a nova ponte retificadora possui as mesmas especificações técnicas do componente original (corrente elétrica, tensão, quantidade de diodos e formato físico). Dessa forma, você garante o encaixe perfeito e o desempenho equivalente.
• Realize o teste pós-instalação. Depois de qualquer substituição, repita os testes de tensão DC e de ripple para confirmar que o reparo solucionou o problema.

Sinônimos da ponte retificadora

No dia a dia da oficina, é comum encontrar diferentes nomenclaturas para se referir ao mesmo componente. Entre os termos mais utilizados estão:

• Placa retificadora
• Placa de diodos
• Retificador de corrente
• Diodo trio (quando se refere especificamente ao conjunto de diodos de excitação)
• Ponte de diodos
• Regulador retificador (termo usado, sobretudo, em motocicletas, onde o regulador de voltagem e a ponte retificadora frequentemente formam um único conjunto)

Conhecer esses sinônimos é útil para a comunicação entre profissionais e para a busca correta de peças de reposição. Alguns fornecedores podem adotar nomenclaturas ligeiramente diferentes para o mesmo item.

A vantagem da ponte retificadora SEG Automotive

O mercado de reposição oferece uma ampla variedade de pontes retificadoras, com preços e qualidades bastante distintas. A SEG Automotive, como fabricante multinacional especializada em motores de partida, alternadores e seus componentes, desenvolve a F000LD2541 seguindo os mesmos padrões aplicados às peças originais de montadora.

Uma peça que segue os padrões originais, possui diodos que foram dimensionados corretamente para suportar picos de corrente sem degradação prematura. Além disso, os materiais possuem maior resistência térmica, essencial em um componente que opera sob calor constante dentro do alternador. Por fim, os processos de fabricação da SEG, garantem consistência entre lotes. Peças similares de qualidade inferior frequentemente utilizam diodos subdimensionados ou materiais menos resistentes. Para evitar falhas precoces e o retorno do veículo à oficina opte sempre por peças de primeira linha.

Para o profissional de oficina, trabalhar com peças de procedência, como as da SEG Automotive, significa reduzir o retorno de veículos por reincidência de defeito. Dessa forma, é possível otimizar o tempo de bancada e entregar um serviço que realmente resolve o problema do cliente. Por fim, a escolha de um componente com qualidade original é o que separa um reparo definitivo de um problema que vai voltar a aparecer.
